HBC恒氣流吹掃裝配
概述

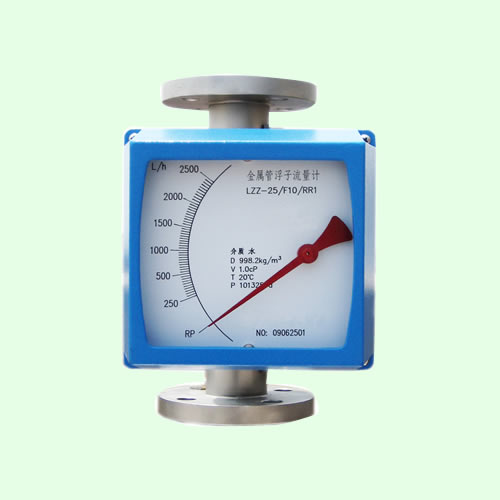

LZ型系列金屬管浮子流量計,接納可變面積式丈量道理，利用古代高手藝手腕及元器件，出產的金屬管浮子流量計。流量計首要由三大根基局部組成：1、丈量管體；2、錐形浮子；3、唆使器。浮子的位移量與流量的巨細成比例，經由進程磁耦合體系，以不打仗體例，將浮子位移量傳給唆使器唆使出流量的巨細。也可配裝差別的轉換器，將流量值轉換成規范如4-20mA電遠傳旌旗燈號，完成遠間隔顯現、記實、積算和節制等功效。
LZ型系列金屬管浮子流量計，合用于丈量液體、氣體。在丈量管的設想上針對差別的管道前提、出格流體的丈量請求，設置裝備擺設了多種布局型式的丈量管，如保溫夾套型、帶阻尼器型等。除規范的可選外，還能夠或許為用戶停止出格設想，如高壓型、低溫型等，最大限制的知足用戶的請求。
LZ型系列金屬管浮子流量計，在唆使器的設想上能夠或許為各類利用場所供給靠得住合用的功效組合。如現場指針唆使，LCD顯現剎時和積累流量等，在唆使器供電挑選方面有電池供電、24VDC供電、220VAC供電，便利用戶現場情況停止挑選。
LZ型系列金屬管浮子流量計，以其布局簡略，利用壽命長、線性刻度、可用于丈量液體和藹體等長處而獲得普遍利用，諸如煤油、化工、發電廠、食物產業、制藥產業、水處置產業和別的產業域。
手藝參數
儀表型號 LZ系列金屬管浮子流量計
丈量規模 （100%點值）從流量表挑選
水 20℃ 2.5-150,000L/h
氛圍 1.013bar abs 20℃ 0.07-3000m3/h
量程比 10：1 5：1
精度品級 1.5 2.5
壓力喪失 見流量表
丈量管 錐形丈量管 孔板丈量管
刻度盤分度 按照流量單元分別
儀表口徑 DN15-DN150 其余口徑協商建造
法蘭毗連 DN15-DN50/PN4.0 DN80-DN150/PN1.6
法蘭規范 GB/T9119 .10-88 也可按用戶供給法蘭規范建造如 ANSI B 16.5
保溫夾套法蘭 DN15 DN25/PN4.0 1/2
保溫夾套管 ф12
出格范例 高壓型、羅紋型和其余出格型可按照用戶請求供給
介質粘度 DN15≤5mPa.s
DN25～DN150≤250mPa.s
介質溫度 -80∽200℃ 規范型
0∽85℃ 防腐型
-80∽300℃ 低溫型
情況溫度 -25∽60℃
防護品級 IP65
電旌旗燈號輸入 輸入旌旗燈號 4-20mA（兩線制）
線性度 1％
溫度影響 0.5％/10℃
電氣接口 M20×1.5 規范型
供電電源 24V DC 規范型
電源耗損 ≤3W
限位報警 供電電源 24V DC
電源耗損 ≤3W
觸點容量 3A/220V
任務溫度 -25∽60℃
防爆品級 ExibⅡCT5 ExdⅡBT5
防爆接洽關系裝備 本安型寧靜柵LB906
型譜
LZ Z 當場唆使型
D 電遠傳型
口徑 DN
15 25 50 80 100 150
布局型式
F10 下進上出型 （能夠或許缺省）
F11 下進側出型
F12 側進側出型
F13 右進左出型
F14 左進右出型
接液材質
RR0 0Cr18Ni12Mo2Ti 合用于布局型式 F10型 F11型 F12型 F13型 F14型
RR1 1Cr18Ni9Ti 合用于布局型式 F10型 F11型 F12型 F13型 F14型
RL 316L 合用于布局型式 F10型 F11型 F12型 F13型 F14型
RP PTFE 合用于布局型式 F10型
Ti 鈦合金 合用于布局型式 F10型
HC 哈氏合金 合用于布局型式 F10型
附加布局
T 夾套型 合用于丈量器范例 F10型
Z 阻尼型 合用于丈量器范例 F10型 F11型 F12型 F13型 F14型
G 低溫型 合用于丈量器范例 F10型 F11型 F12型 F13型 F14型
Y 高壓型 合用于丈量器范例 F10型 F11型 F12型 F13型 F14型
唆使器 (對遠傳4-20mA規范電流旌旗燈號唆使器，能夠或許挑選＋HART和談）
缺省 現場指針顯現剎時流量
ES1 24VDC供電，現場指針顯現剎時流量，角位移變送器，遠傳4-20mA規范電流旌旗燈號
ES2 24VDC供電，現場指針顯現剎時流量，非打仗變送器，遠傳4-20mA規范電流旌旗燈號
K1 帶一下限報警點輸入
K2 帶一下限報警點輸入
K12 帶一下限和一下限報警點輸入
JSB 電池供電， LCD顯現剎時流量和積累流量
JSC 240VAC供電，LCD顯現剎時流量和積累流量
JSD 24V DC供電，LCD顯現剎時流量和積累流量
JSE 24V DC供電，LCD顯現剎時流量和積累流量，遠傳4-20mA規范電流旌旗燈號
防爆型式
缺省 通俗型 方表頭
Exi 本安防爆型 方表頭
Exd 隔爆型 圓表頭
舉例：LZ□-□ □ □ □ □ □ □ 注：無挑選項能夠或許缺省。
LZ D-15 /F10/RR0/ T /ES1/HRAT/Exi
申明：電遠傳/DN15口徑/下進上出型/材質0Cr18Ni12Mo2Ti/夾套型/4-20mA/HART和談/本安防爆
流量表
| 小口徑 |
水（L/h） |
工作氛圍（m3/h） |
大的壓力丟失（Kpa） |
| 不銹鋼材質RRO RR1 RL |
原料PTFE |
的材料RRO RR1 RL |
原料RRO RR1 RL |
才質PTFE |
| 15 |
2.5-25 |
|
0.07-0.7 |
6.5 |
|
| 4-40 |
2.5-25 |
0.11-1.1 |
6.5 |
5.5 |
| 6-60 |
4-40 |
0.18-1.8 |
6.6 |
5.5 |
| 10-100 |
6-60 |
0.28-2.8 |
6.6 |
5.6 |
| 16-160 |
10-100 |
0.4-4.0 |
6.8 |
5.8 |
| 25-250 |
16-160 |
0.7-7.0 |
7.2 |
6.1 |
| 40-400 |
25-250 |
1.0-10 |
8.6 |
6.1 |
| 60-600 |
40-400 |
1.6-16 |
11.1 |
7.3 |
| 25 |
100-1000 |
60-600 |
3.0-30 |
7.0 |
5.9 |
| 160-1600 |
100-1000 |
4.5-45 |
8.0 |
6.0 |
| 250-2500 |
160-1600 |
7-70 |
10.8 |
6.8 |
| 400-4000 |
250-2500 |
11-110 |
15.8 |
9.2 |
| 50 |
600-6000 |
|
18-180 |
8.0 |
|
| 1000-10000 |
400-4000 |
25-250 |
11.0 |
6.8 |
| 1600-16000 |
600-6000 |
40-400 |
16.2 |
9.4 |
| 2000-20000 |
1000-10000 |
60-600 |
16.2 |
14.5 |
| 80 |
2500-25000 |
1600-16000 |
60-600 |
8.2 |
6.9 |
| 4000-40000 |
2000-20000 |
100-1000 |
9.5 |
8.1 |
| 5000-50000 |
2500-25000 |
150-1500 |
9.5 |
8.1 |
| 100 |
6000-60000 |
4000-40000 |
180-1800 |
8.0 |
9.5 |
| 8000-80000 |
5000-50000 |
240-2400 |
10.0 |
9.2 |
| |
8000-80000 |
300-3000 |
10.0 |
9.2 |
| 125 |
|
8000-80000 |
300-3000 |
10.0 |
8.5 |
| |
|
|
12.2 |
10.1 |
| 150 |
|
|
|
11.0 |
9.2 |
| |
|
|
13.2 |
12.1 |
| 注:用來精確測量液滴時，應服務重任負壓不最低兩倍比較大壓損；用來精確測量廢氣時，應服務重任負壓不最低三倍比較大壓損，以使精準蒸汽流量計相同重任。 |

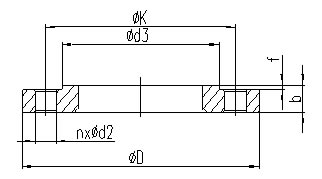

法蘭規范GB/T9119及裝配尺寸
口徑
DN/PN
mm/MPa |
D
(mm)
фD |
K |
b |
n |
d2 |
d3
3 |
f |
| 15 |
95 |
65 |
16 |
4 |
14 |
45 |
2 |
| 25 |
115 |
85 |
18 |
4 |
14 |
68 |
2 |
| 50 |
165 |
125 |
20 |
4 |
14 |
102 |
3 |
| 80 |
200 |
160 |
20 |
8 |
18 |
138 |
3 |
| 100 |
220 |
180 |
20 |
8 |
18 |
162 |
3 |
| 125 |
250 |
210 |
22 |
8 |
18 |
188 |
3 |
| 150 |
285 |
240 |
22 |
8 |
22 |
218 |
3 |

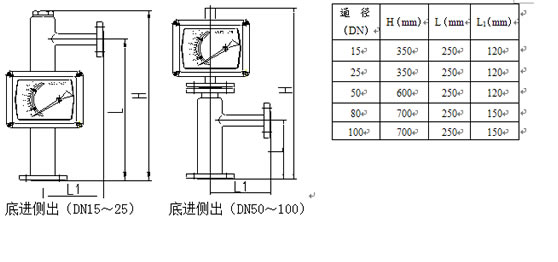

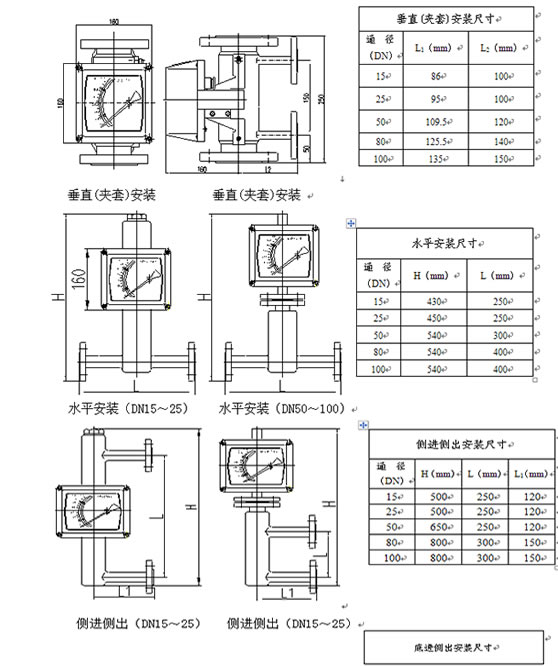

形狀尺寸：
■磁過濾器：
若是介質中含有鐵磁性顆粒，應在流量計進口處裝配磁過濾器。磁過濾器中裝有螺旋體例擺列的磁棒，以最大限制的減小壓力喪失，磁過濾器有兩種范例，合用于一切儀表尺寸。材質為1Cr18Ni9Ti,0Cr18Ni12Mo2Ti,00Cr17Ni12Mo2。用于侵蝕性介質時筒體，磁棒由PTFE包裹，防止被介質侵蝕。
磁過濾器法蘭毗連尺寸與絕對應的流量計不異。
■阻尼：
若是流量計的進口流量（壓力）不不變，出格是對氣體的丈量，為保障儀表的丈量精度和耽誤儀表的利用壽命，設想了阻尼器布局，它的布局如圖所示。
對有細小顆粒或塵埃的氣體，不適于利用阻尼器。在這類情況理，為確保一般運轉請求進口壓力大于儀表壓損的5倍。對DN15口徑也可接納壓力調理器（恒流器）來不變流量。

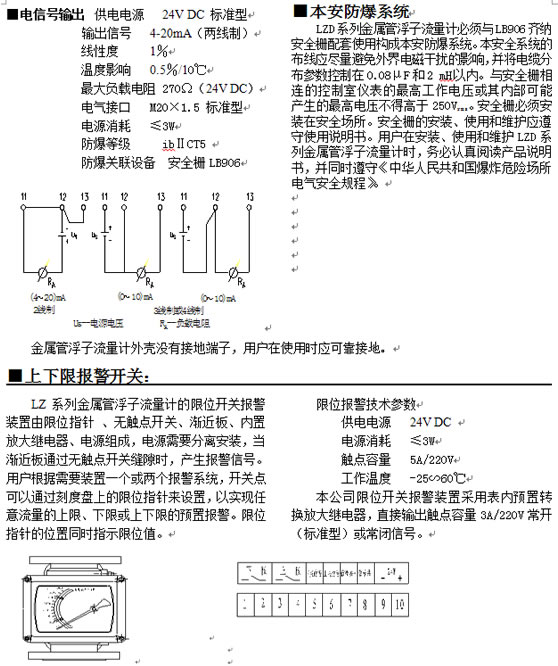

電旌旗燈號輸入
裝配與保護
出格提醒：儀表裝配操縱之前，必須將管道內的焊渣洗濯清潔
流量計裝配垂直要小于5゜，為了保障丈量精度，保舉在流量計下流裝配5DN的進口直管段，下流裝配250mm出口直管段。
若介質中含有固體雜質，應在閥門和直管段間加裝過濾器；若介質中含有鐵磁物資，應在流量計的下流裝配磁過濾器。

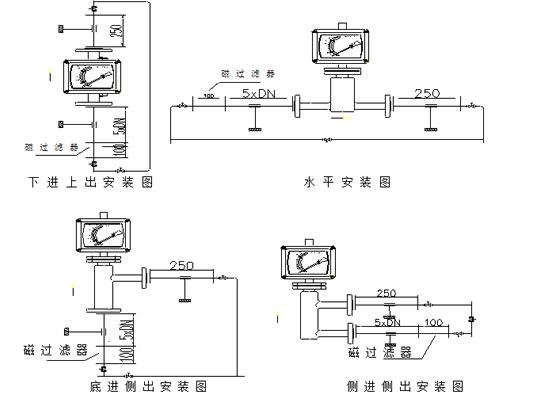

為便于洗濯和保護，保障出產一般運轉，倡議設旁通管路。流量計裝配表示圖
裝配管路的軸線必須與儀表同軸，并恰當地支持管道以防止振動和減小儀表所受應力，丈量體系控閥應裝配在儀表下流。
因為金屬管浮子流量計裝配了一個磁遠傳體系，要確保四周其余裝備發生的磁場不影響丈量成果。
用于氣體丈量時，應保障管道壓力不小于5倍儀表壓力喪失，以確保浮子任務不變。
裝配內襯聚四氟乙烯（PTFE）的浮子流量計時，緊固法蘭螺栓時應對稱緊固且勿過緊，以防PTFE變形。
流量計凡是不需停止維修。但丈量管或浮子被介質凈化時，就有須要停止洗濯。洗濯時必須將流量計從管道上卸下來。
注重：儀表利用時應遲緩開啟和封閉閥門，以避免儀表破壞。
批改
RE、 RA/WE、WA型獨立式壓力調理器（恒流器）
概述
獨立式壓力調理器（恒流器）用在介質壓力動搖較大的場所，用來節制氣體、液體的流量堅持恒定： RE、WE型用于不變進口氣體或液體壓力的變更（對液體也合用于出口壓力的變更）。
RA、WA型用于氣體，不變出口壓力變更。

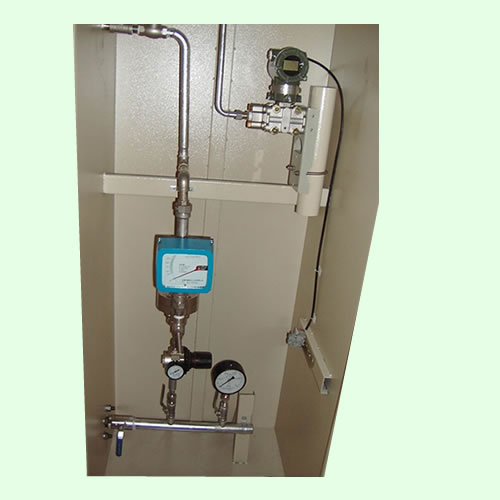

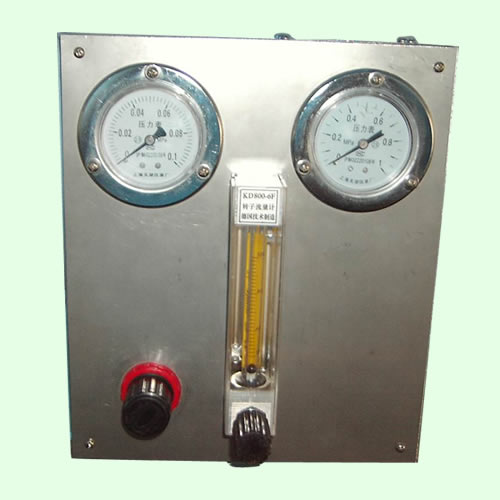

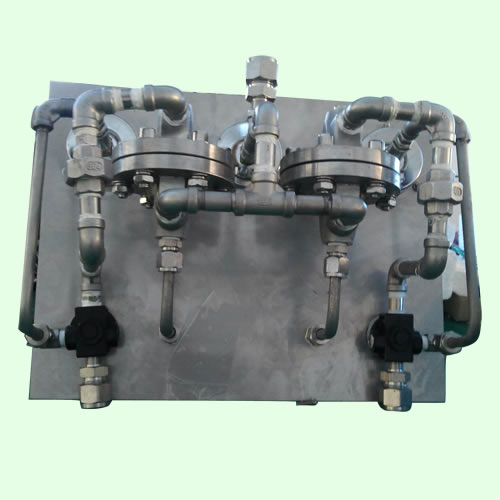

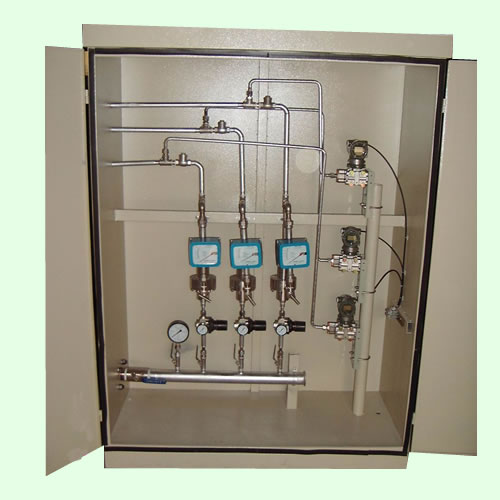

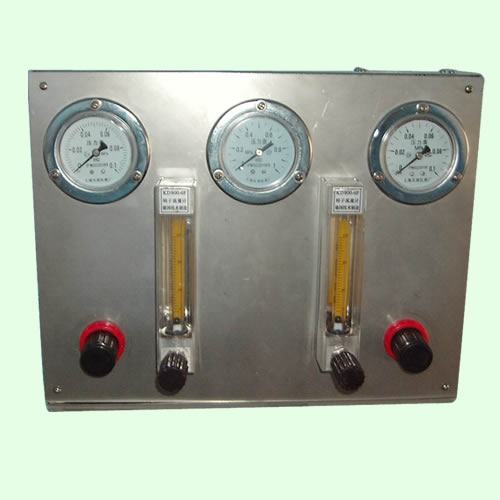

接納玻璃管浮子或金屬管浮子流量計與恒流器共同，組成流量吹掃裝配，該裝配對進口或出口壓力變更的流量丈量能夠或許確保流量恒定輸入。
能夠或許普遍利用于煤油煉制、化工、乙烯、化肥、鋼鐵、化纖紡織等行業。供氣壓力變更調理、變送器的吹掃、差壓法液位丈量、差壓法密度丈量、高爐爐身靜壓吹掃等進程節制中。

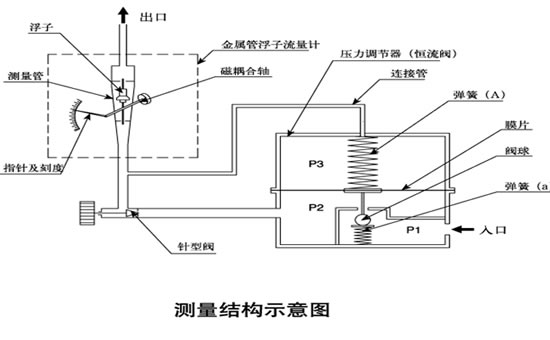

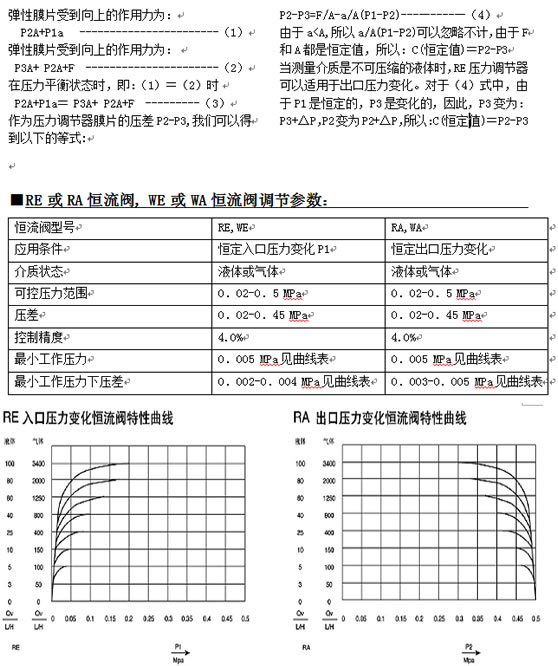

丈量道理
按照丈量布局表示圖能夠或許看到：（以恒定進口壓力為例）
RE、RA系列配用DK800和DK32流量計參數
| 數據電磁流量計技術參數 |
DK80 |
DK32 |
| 仗量大規模（100%值） 水：20℃ |
3-100L/H |
3-100L/H |
| ???????????? 氛圍營造：0.1MPa 20℃ |
50-3400L/H |
50-3400L/H |
| 精準度品質 |
2.5 |
2.5 |
| 最大的有壓力?????? 規范性 |
1.0MPa |
6.4MPa |
| 媒介溫度表?????? 規范起來 |
-80-100℃ |
-80-180℃ |
| 環境攝氏度 |
-26-65℃ |
-26-65℃ |
| 實戰有機溶劑材質 |
304、316 |
304、316 |
| ?????????????? 墊圈 |
氟天然橡膠 |
PTFE |
| 殼體 |
有機物塑料管罩殼 |
鑄鋁,環氧防銹漆樹指噴漆 |
| 線程毗連 ??????規范性卡套 |
φ6, φ8, φ10mm |
φ6, φ8, φ10mm |
| ?????????????? 規范性羅紋 |
1/4NPT |
1/4NPT,1/2NPT |
| 規定法蘭部 |
1/2”ANSI150lb;DIN2501 |
1/2”ANSI150lb;DIN2501 |
| ?????????????? 手袋出格 |
明確移動用戶明確提出 |
是以消費者申請 |

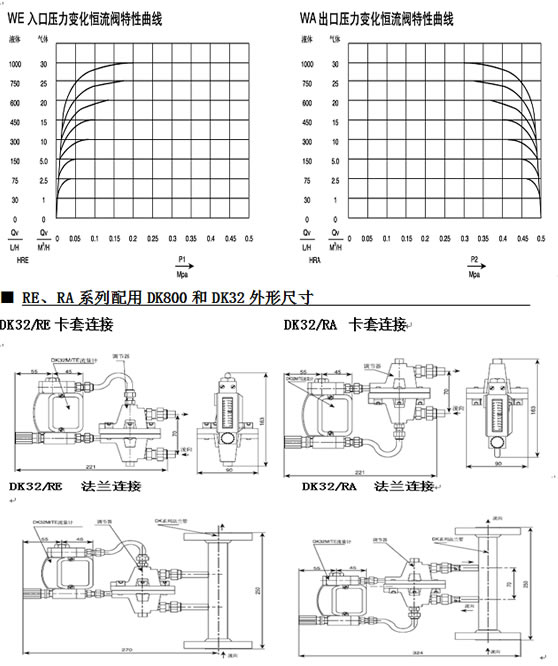

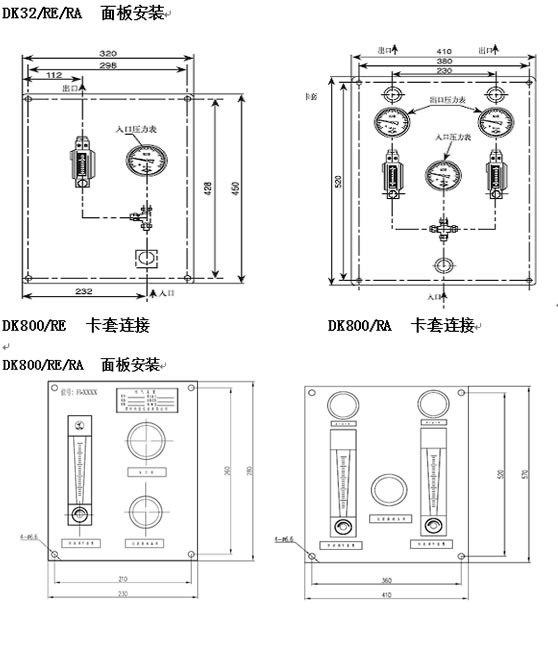

RE、RA系列配用DK800和DK32流量表
標校前提;水；20℃ 氛圍; 20℃,0.1013MPa(a),現實介質量程將按照前提停止計較轉換
| 測量錐體號 |
球閥芯軸直徑約mm |
水L/H（100％） |
文化氛圍L/H（100％） |
壓力差減弱Kpa |
| KF005 |
1.0 |
-- |
5-50 |
1.2 |
| KF010 |
1.0 |
0.3-3 |
10-100 |
1.4 |
| KF015 |
1.0 |
0.5-5 |
15-150 |
1.5 |
| KF040 |
2.5 |
1-10 |
40-400 |
1.8 |
| KF080 |
2.5 |
2.5-25 |
80-800 |
3.5 |
| KF125 |
2.5 |
4-40 |
125-1250 |
6.5 |
| KF200 |
2.5 |
6-60 |
200-2000 |
13.0 |
| KF300 |
2.5 |
8-80 |
250-2500 |
23.5 |
| KF340 |
4.5 |
10-100 |
340-3400 |
40.0 |

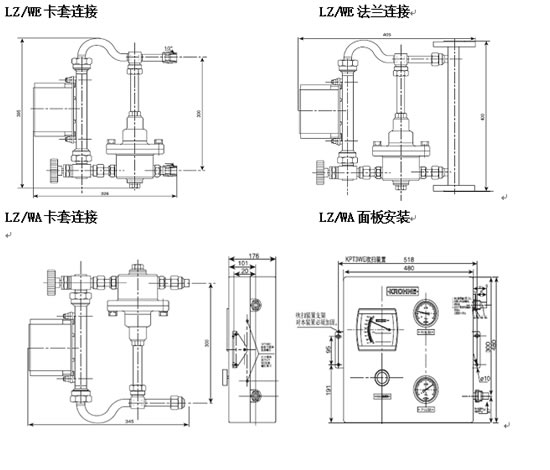

WE、WA型配用LZ系列金屬管浮子流量計形狀尺寸
WE、WA系列配用LZ流量計參數
| 流量數據計型號查詢 |
LZ |
訪問量計應用 |
LZ |
| 側量面積（100%值） 水：20℃ |
25-4000L/H |
戰斗物質原料 |
304、316、316L |
| ????????? 團隊氛圍：0.1MPa 20℃ |
0．7-80M3/H |
墊圈 |
PTFE |
| 誤差等級 |
1．6 |
護殼 |
鑄鋁,固化劑樹指噴涂料 |
| 最大化負荷?????? 規范標準 |
4．0MPa |
速度毗連 實驗室管理標準卡套 |
φ12mm |
| 材質溫濕度?????? 規范標準 |
-80-180℃ |
???????? 技術規范羅紋 |
1/2″-1″NPT? 1/2″-1″G |
| 時候體溫 |
-26-65℃ |
國家標準活套法蘭 |
1/2 ″-1″ANSI;DIN2501 |
| 手袋出格遵循用戶組申請 |
WE、WA 系列配用LZ系列金屬管流量計流量表
標校前提;水；20℃ 氛圍; 20℃,0.1013MPa(a),現實介質量程將按照前提停止計較轉換
| 直徑 |
ANSI |
水L/H（100％） |
營造氛圍M3/H（100％） |
水重壓剝奪Kpa |
良好氛圍心理壓力減退Kpa |
| 15 |
1/2 |
1．6-16 |
0．05-0．5 |
6.4 |
7.0 |
| 2．5-25 |
0．07-0．7 |
6.5 |
7.1 |
| 4．0-4 |
0．11-1．1 |
6.5 |
7.2 |
| 6．0-60 |
0．18-1．8 |
6.6 |
7.3 |
| 10-100 |
0．28-2．8 |
6.6 |
7.5 |
| 16-160 |
0．40-4．0 |
6.8 |
8.0 |
| 25-250 |
0．70-7 |
7.2 |
10.8 |
| 40-400 |
1．00-10 |
8.6 |
10 |
| 60-600 |
1．60-16 |
11.1 |
14 |
| 80-800 |
|
14.0 |
|
| 25 |
1 |
100-1000 |
3．00-30 |
7 |
7.7 |
| 160-1600 |
4．50-45 |
10.8 |
8.8 |
| 250-2500 |
7．00-70 |
15.8 |
12 |
| 400-4000 |
11-110 |
16.2 |
19 |
|
