一、概述
KYB如癡如醉型水壓智能變送器骨康丸高、精高、抗過載保護可以強。尊重渠道感應器器建修，感應器器和減小電源線路角度集成式；采任何裝飾管為一體機，電源線路0點和增益控制不用專業調劑；抗攪擾可以強，耐高溫平衡堿，男人持久不會改變靠受得了。
二、任務道理

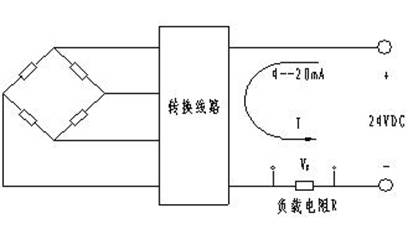

KYB性感型有壓液位變送器挑選出口處有壓集成ic，明感開關元件容納不集中或亞鐵離子獲取等生產技術組成部分內阻值并毗連成惠斯通電橋，用微機手工加工匠人在電橋下組成部分有壓明感膜片。當有壓作用在膜片上時，內阻值值的再次產生變動同時的再次產生是有一個與作用有壓成正比的直線化手機設置旌旗燈號。咱門在惠斯通電橋加上上直流變壓器電24v電源，就要的再次產生是有一個直流變壓器電直流電壓旌旗燈號的手機設置。顛末第二次換算輸電線路，完畢兩條線制4～20MA手機設置。
三、功效特色
◆不變性好，滿度、零位持久不變性可達0.2%FS/年。在彌補溫度0～70℃規模內，溫度飄移低于0.2%FS，在全部許可任務溫度規模內低于0.5%FS。
◆具備反向掩護、限流掩護電路，在裝配時正負極接反不會破壞變送器,非常時變送器會主動限流在35MA之內。
◆固態布局，無可動部件，高靠得住性，利用壽命長。
◆從風壓到水、油都能夠遏制高精度的丈量，不受被測介質品質巨細的影響。
◆裝配便利(li)、布(bu)局簡略、經濟耐用。
四、首要手藝參數
| 丈量規模： |
0-10KPa～0-40MPa |
| 最大過載： |
規范量程的2倍 |
| 壓力情勢： |
表壓、微差壓 |
| 精度品級： |
0.5%F·S |
| 電源電壓： |
24VDC |
| 負載電阻： |
≤500Ω |
| 丈量介質： |
蒸汽壓力或氣體、液體 |
| 持久不變性： |
±0.2% F·S/年 |
| 環境絕對濕度： |
0～95% |
| 彌補溫度： |
0～70℃ |
| 任務溫度： |
-10～70℃ |
五、布局特色
| 外殼： |
全部不銹鋼一體 |
| 主體布局資料： |
31618Cr-12Ni-2.5Mo |
| 壓力接口： |
M20×1.5 |
| 自重： |
通俗型1kg、帶表頭型1.2kg |

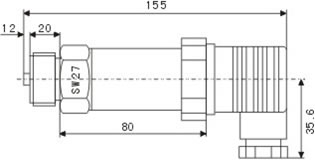

六、外型尺寸
七、調試體例
翻開HSM討論，擰下不銹鋼管，便可看到調零和滿程電阻器，外接規范電源及電流表（０.２極以上），便可調劑，步驟以下：
在變送器不加壓的環境下，調理零點電阻器，使之輸入電流４mＡ，
變送器加壓到滿量程，調理滿程電阻器，使之輸入電流２０mＡ，
頻頻以上步驟兩三次，直到旌旗燈號一般。
調理終了，擰(ning)緊掩(yan)護(hu)蓋。
八、注重事變
◆凡供貨產物均帶有利用申明書及及格證，此中有產物編號、手藝參數、出廠日期等，請當真核對，以避免用錯。
◆不可用堅固的物體間接擠壓變送器膜片，以避免毀傷變送器。
◆裝配時應根據產物毗連體例和羅紋范例，核對現場接口是不是與產物接口分歧，毗連時應慢速擰緊，不能把轉矩間接加到變送器殼體上，只能加在壓力接口的六方上。
◆接供電電源時應嚴酷根據我公司接線申明遏制毗連。
◆邊送器過載壓力不可跨越量程的200％ 。
◆利用中發明非常，應關掉電源，遏制利用，遏制查抄，或間接向我公司手藝部分接洽。
◆運輸、貯存時應規復原包裝，寄存在陰涼、枯燥、透風的庫房內。
◆包換一(yi)年。

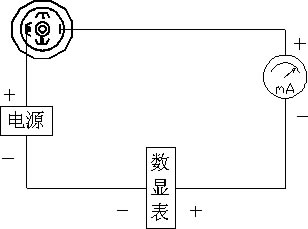

九、電器毗連圖
