一、概述
WMC-2000型高周波波物位儀就是一臺推陳出新，降解了國際聯盟外很多物位儀自己的優點。完畢了全號碼1化，人說化建議安全理念的普通型物位儀，要具備條件完滿的物位測控作用與功能主治。統計資料輸送作用與功能主治和人與機器互相交換作用與功能主治。主基帶芯片容納通道口領域級片式機，號碼1環境溫度補回和寬相電壓鍵入穩壓等…相干共用集合電源電路。要具備條件抗攪擾性強，可肆無忌憚設置成強弱限接點及百度在線鍵入冶療，并可能含有現象出現，摹擬量，按鈕量及RS485/232鍵入，可快捷與設備毗連。該設備是大力加強增韌尼龍防水防潮殼子，由于為非打架式驗測體例，較其他的實驗儀器更衛生間，更耐濡濕、粉塵濃度、超高溫、風蝕有毒氣體等卑劣環境，要具備條件高靠受得了，無處理、功能不改,價額很貴等共同點，是以可大部分靈活運用于與物位，料位，液位測控相干的每一個基本概念。
二、產物特點
●電壓順應規模寬，能在12-36V的直流電壓內任務。
●具備手動規復出廠設置功效。
●可遏制差值設定，間接用于料位、液位丈量。
●設定比重參數后，能間接顯現出容器內分量。
●2組限位節制輸入（可選AC1A／380V
SSR或NPN集電級開路體例）設定，用于料位、液位節制（選購）。
●具備4～20mA電流輸入，RS485串行數據輸入或0～5V電壓摹擬量輸入（訂貨時選購）。
●在挑選電流或電壓輸入時，可肆意調劑其輸入規模。
●挑選PC串口輸入及轉換附件，可間接與PC機組網。
●具備增值/差值測距形式挑選，既可測距也可測物位。
●可在任務中主動封閉顯現，以節流零件耗電。
●具備1-15級發射脈沖強度，可按照工況設定。
●具備滿量程(cheng)出(chu)發點和出(chu)發點肆意設置功(gong)效。
三、手藝參數
量 程：1-15m（訂貨時選購） 盲 區：0.3-0.5m
輸 出：4～20mA (別的體例可選)
任務頻次：20～200KHz（因型號規格而差別）
最大負載阻抗：>300Ω 最小顯現分辯率：1mm
精度（規范嘗試前提下）：±0.3％×最大量程（±1CM）
任務溫度：常溫 任務壓力：常壓
顯現：四位八段0.5英寸LED數碼管
鍵盤：三位輕觸鍵 外 殼：加強尼龍
進線電纜：線徑5～10mm×1.5m
裝配體例：外管羅紋M50×1.5㎜
形狀尺寸：Φ83×122×Φ47㎜
任務電壓：DC12～36V 功(gong) 耗：<1.5W
四、菜單操縱及參數設置
1．各鍵功效
A：菜單及翻頁鍵
B：開關顯現、移位、保管鍵
C：顯現挑選(溫度/量值)及參數設置鍵
斷電后，同時按住“B、C”鍵通電至(zhi)顯現(xian)“DAEA”可規復出(chu)廠設置。

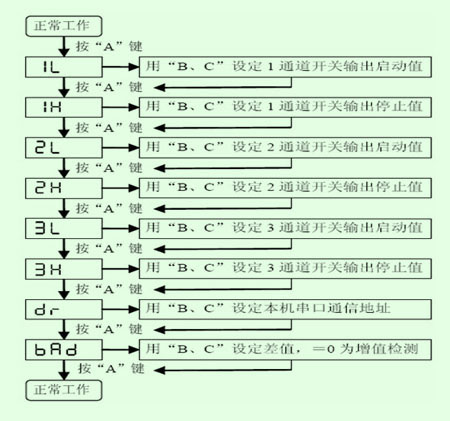

2.任務菜單操縱

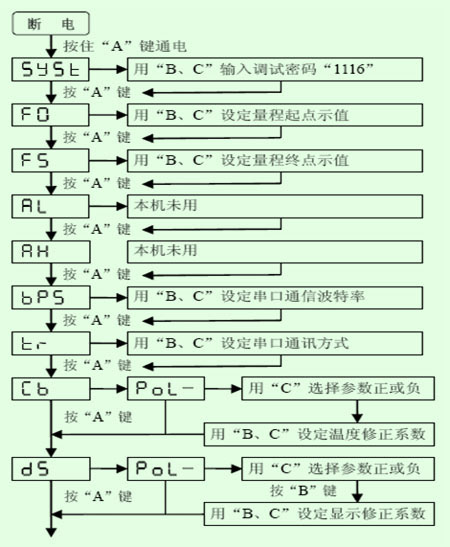

3．調試菜單的操縱
◆◆◆◆◆非(fei)專業職員不得操縱(zong)調試(shi)菜單◆◆◆◆◆
注：
L＜H：示值小于L開關接通，大于H開關斷開；
L＝H：示值小于1L（1H）1通道接通別的斷開，示值大于1L（1H）小于2L（2H）2通道接通別的斷開，示值大于2L（2H）小于3L（3H）各通道都斷開，示值大于3L（3H）3通道接通別的斷開；
L＞H：示值(zhi)小于(yu)L大于(yu)H開關接通，不然斷(duan)開；
4、菜單界說
1L：1通道節制輸入啟動 1H：1通道節制輸入遏制
2L：2通道節制輸入啟動 2H：2通道節制輸入遏制
3L：3通道節制輸入啟動 3H：3通道節制輸入遏制
（本機不撐持3個通道輸入）
dr：本機地點號：多臺聯機時與上位機通信用，有用值0～255。
bad：增值檢測形式時bad=0，差值檢測形式時bad值為容器底至物位儀探頭端面總高度。
F0：量程出發點的示值；FS：量程出發點的示值。（當小于“F0”或大于“FS”的10％時，顯現報警）
AL：電流或電壓輸入出發點值的微調系數；AH：輸入出發點值的微調系數。（有用值0～9999）
bPS：串口波特率600～19200bPS，默許值：9600bPS
TR：串口體例挑選：0-持續，1-拜候（ASCⅡ），2-拜候（IEEE-754）
CB：溫度批改值。 默許值：-3.5
DS：顯現值批改。
AR：分量積算系數=[（長×寬）或（底面積）]×比重
ST：濾波深度（1－15可選），值越大，顯現變更越慢，丈量越不變；反之越快。默許值：8
PUL：發射脈沖強度（1－15可選）。默許值：5
F：傳感器頻次（不可點竄）
BL：最小盲區設定。默許值：0.200
POH：顯(xian)現線性批改(不可點竄)
五、裝配體例及利用注重事變
1.本物位儀裝配簡略，只要在任務面上方恰當地位鉆一個直徑50㎜圓孔，裝入本儀器前端并套好減震膠圈，擰緊尼龍大鑼環便可。為使本儀器持久高效不變任務，倡議最好用12～24V大于2W的直流穩壓電源供電。
2.裝配接線請參考物位儀內蓋標簽，調試終了后必然要按“B”鍵封閉顯現，以減小功耗(再按B鍵可翻開顯現)，再擰緊后蓋以防進水或塵埃。在田野任務時，請在物位儀上方搭遮陽棚，以防止日光的直射和雨淋。田野利用應采用防雷辦法。

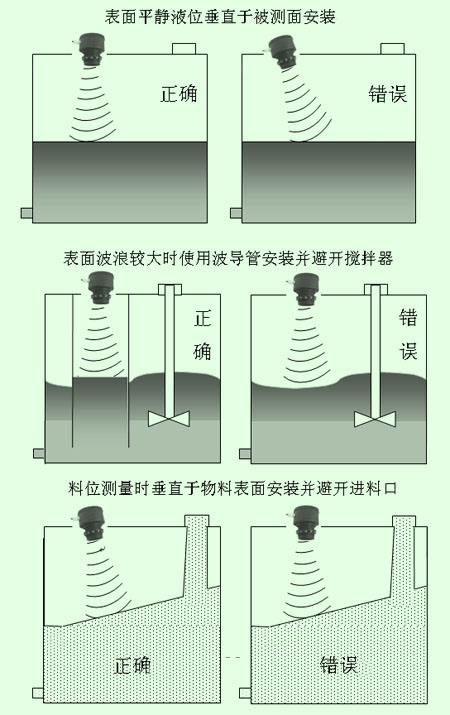

3.裝配時應頻頻調劑超聲波傳感器的端面與方針被測立體或液面的垂直，
探頭離被測面間隔要按照所測面變更的最大間隔加物位儀盲區和探頭的量程來決議。
4.若是丈量的是污水等漂有別的雜質的液體，則應在探頭下方安排鐵蒺藜圍井，將飄浮的雜質斷絕在探頭精確丈量的規模以外。不然將不能獲得精確不變的顯現值。
5.若是丈量的液面有較大動搖，應盡量使探頭丈量規模遠避動搖，或裝配減波導管等…體例減小液面動搖。
6.發射脈沖強度設定要恰當，不然將不能一般任(ren)務(wu)。

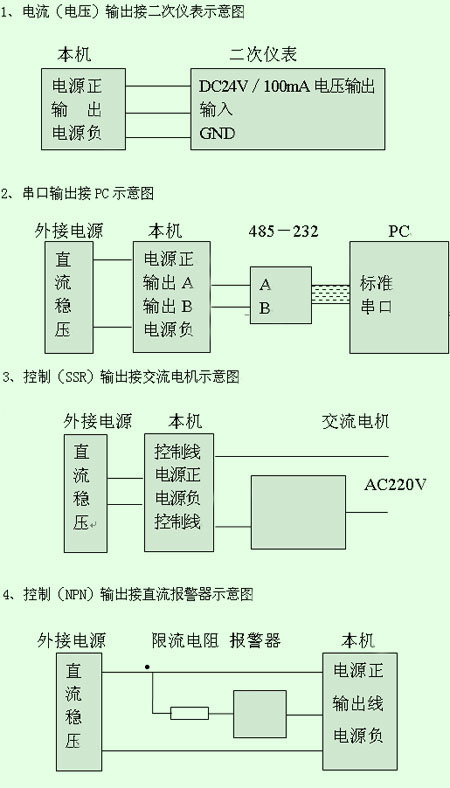

六、接線表示圖
1、電流（電壓）輸入接二次儀表表示圖

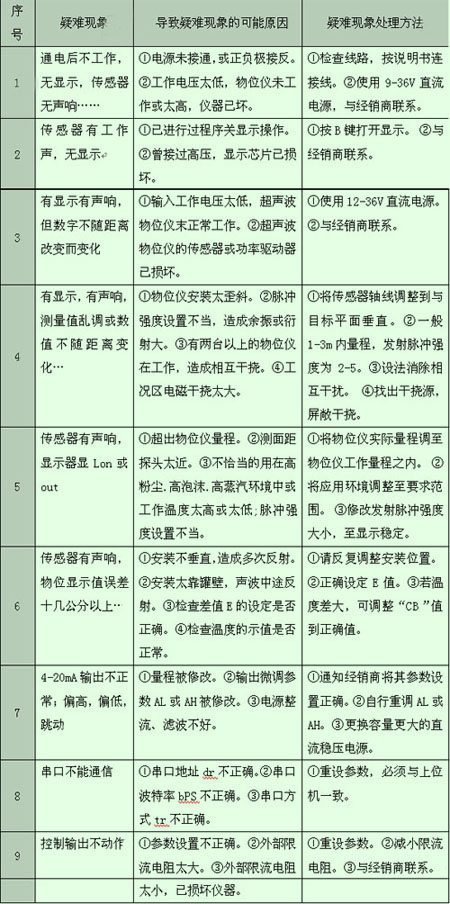

七、罕見疑問景象及處置體例

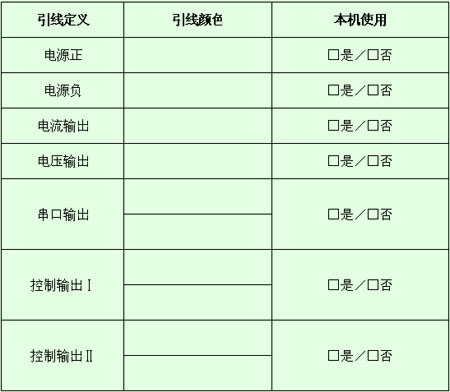

八、本機接線界說
