一、概述
導氣拖鏈電纜型液位液位變送器是二線城市制，4～20MADC進入，24VDC直流電供氣，與材質發動戰爭身體局部全數為不銹鋼板，再隱性裝配工藝在測量輸送管道上，回收采用更為便利店，大多數回收采用于汽油、化工品、有色金屬、水利樞紐、電力網、食用、醫療機械、生活環境吃妻上癮等市場的前進行程吃妻上癮和液位的測量。
二、任務道理
用靜壓丈量道理 ：
當(dang)液(ye)位變送器(qi)投入到被測液(ye)體中(zhong)某一(yi)深度時，傳感器(qi)迎(ying)液(ye)面(mian)遭(zao)到的壓力公(gong)式為：Ρ=ρ.g.H + Po
式中：
P：變送器迎液面所受壓力
ρ：被測液體密度
g:本地重力加快度
Po：液面上大氣壓
H：變送器投入液體的深度
同時，經由(you)過(guo)程(cheng)導(dao)氣(qi)不銹鋼將液體(ti)的(de)壓力(li)惹人到傳感(gan)器的(de)正壓腔(qiang)，再將液面上的(de)大氣(qi)壓Po與(yu)傳感(gan)器的(de)負壓腔(qiang)相連，以對消傳感(gan)器反面的(de)Po,使傳感(gan)器測得壓力(li)為:
ρ.g.H,明顯,經由(you)過(guo)程(cheng)測取壓力(li)P,能夠獲得液位(wei)深度.
三、功效特色
◆不變性好，滿度、零位持久不變性可達0.2%FS/年。在彌補溫度0～70℃規模內，溫度飄移低于0.2%FS，在全部許可任務溫度規模內低于0.5%FS。
◆具備反向掩護、限流掩護電路，在裝配時正負極接反不會破壞變送器，非常時送器會主動限流在35MA之內。
◆固態布局，無可動部件，高靠得住性，利用壽命長。
◆裝配便利、布局(ju)簡略、經濟耐用。
四、首要手藝參數
| 丈量規模： |
0-0.5米～0-200米 |
| 最大過載： |
不跨越管長 |
| 丈量情勢： |
投入式 |
| 精度品級： |
0.5%F·S |
| 電源電壓： |
24VDC |
| 負載電阻： |
≤500Ω |
| 丈量介質： |
各類無侵蝕性液體 |
| 持久不變性： |
±0.2% F·S/年 |
| 環境絕對濕度： |
0～95% |
| 彌補溫度： |
0～70℃ |
| 任務溫度： |
-10～70℃ |
五、布局特色
| 外殼： |
1Cr18Ni9Ti |
| 主體布局資料： |
聚乙烯 |
| 傳感器情勢： |
充油芯體分散硅傳感器 |
| 自重： |
通俗型2kg、帶數顯表頭型2.5kg |
六、調試方式（僅合用與顯現型）
擰下掩護蓋，便可看到調零和滿程電阻器，外接規范電源及電流表（０.２極以上），便可調劑，步驟以下：
·在變送器不液體的環境下，調理零點電阻器，使之輸入電流４mＡ，
·變送器加液到滿量程，調理滿程電阻器，使之輸入電流２０mＡ，
·頻頻以上步驟兩三次，直到旌旗燈號一般。
·調理終了，擰緊掩護(hu)蓋。
七、注重事變
◆凡供貨產物均帶有利用申明書及及格證，此中有產物編號、手藝參數、出廠日期等，請當真查對，以防止用錯。
◆接供電電源時應嚴酷根據我公司接線申明遏制毗連。
◆利用中發明非常，應關掉電源，遏制利用，遏制查抄，或間接向我公司手藝部分接洽。
◆防止高壓電源碰著變送器的金屬外殼；
◆請防止液位變送器的電纜線被刀或其余尖銳的金屬物體劃傷，形成變送器進水破壞；
◆傳感器屬于緊密器件，用戶在利用時請不要自行裝配，更不能觸碰膜片，以防止形成產物的破壞；
◆請防止液位變送器電纜接線頭浸水，形成通氣線內進水，致使變送器進水破壞；
◆運輸、貯存時應規復原包裝，寄存在陰涼、枯燥、透風的庫房內。
◆包換一年。

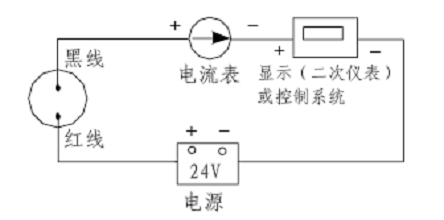

八、電器毗連圖
